DMS Series
적용 범위
AC모터 기동용 컨덴서는 콘덴서 기동유동 전동기의 시동권선에 의하여 발생하는 자속을 콘덴서를 이용하여 주권선의 자속보다 약 90o 앞선상으로 이상시켜 주는 것으로 시동 후에는 주권서 단독으로 모터는 운전됩니다. 따라서 콘덴서의 작용에 의해 기동절류가 적음에도 불구하고 기동 토오크가 크기 때문에 커다란 기동 토오크를 필요로 하는 부하의 모터에 사용되는 전동기 기동용 전해 콘덴서입니다.
| 항목 | 사양 |
|---|---|
| 용량범위 | 50hz and/or 60hz > 0~20% |
| 사용온도범위 | -25°C to +55°C |
| 보안장치 | VENT HOLE |
| 정격 주파수 | 50HZ AND/OR 60HZ (단자일괄과 케이스간 2,000MΩ이상 이어야 합니다.) |
| 내전압 시험 | 단자일괄과 케이스간 1500VDC 1분간 인가시 절연파괴가 없어야 합니다. |
| 과전압 시험 | 정격전압 X 1.4배 전압을 30초간 인가 또는 정격전압 X 1.5배 120초간 인가시 외관에 현저한 이상이 없이 견디어야 합니다. |
| 손실 | 20°C or 75°C 60Hz의 조건으로 측정시 0.15% 이내 이어야 합니다. |

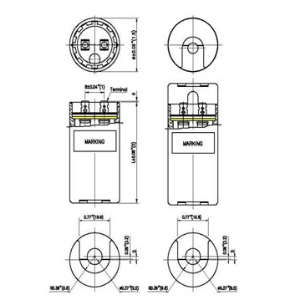

제품도면도
· DMS - P
UNIT : INCH(mm)
| CASE NO | ⌀ | L | D | H | B |
|---|---|---|---|---|---|
| 01 | 1.437 (36.5) | 2.780 (69.85) | 0.098 (2.5) | MAX 0.06 (1.5) | 0.49 (12.5) |
| 02 | 1.437 (36.5) | 3.374 (85.72) | 0.098 (2.5) | MAX 0.06 (1.5) | 0.49 (12.5) |
| 03 | 1.437 (36.5) | 4.375 (111.12) | 0.098 (2.5) | MAX 0.06 (1.5) | 0.49 (12.5) |
| 04 | 1.812 (46.02) | 3.374 (85.72) | 0.110 (2.79) | MAX 0.06 (1.5) | 0.61 (15.5) |
| 05 | 1.812 (46.02) | 4.375 (111.12) | 0.110 (2.79) | MAX 0.06 (1.5) | 0.61 (15.5) |
| 06 | 2.062 (52.37) | 3.374 (85.72) | 0.235 (5.97) | MAX 0.06 (1.5) | 0.89 (22.5) |
| 07 | 2.062 (52.37) | 4.375 (111.12) | 0.235 (5.97) | MAX 0.06 (1.5) | 0.89 (22.5) |
| 08 | 2.562 (65.07) | 4.375 (111.12) | 0.485 (12.32) | MAX 0.06 (1.5) | 0.89 (22.5) |
